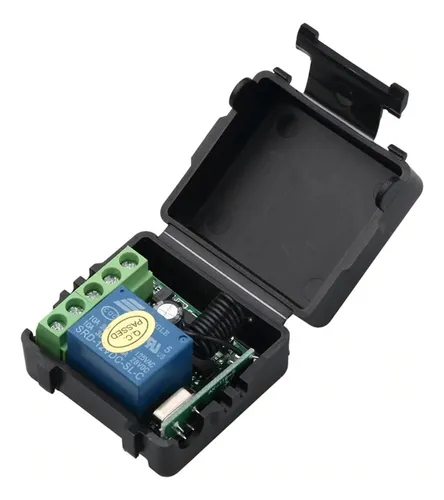

PRODUCTO: Receptor Inalámbrico 433mhz 1 Canal + 1 Control Relay

• Voltaje de entrada: 12 V

• Sensibilidad del receptor: > 97 dbm

• Distancia de transmisión:> 100 m (espacio abierto)

• Modo de decodificación: software de decodificación MCU

• Almacenamiento remoto: 20

• Modo de funcionamiento: momentáneo, alternado, retardo de tiempo de enganche (5s ,10s ,15s)

• Terminal de salida: NO NC. COM

• Dimensión de PCB:35x30x18mm (largo, ancho, alto)

• Batería de control remoto: 2×3 V pilas de botón CR2016 de 3v

Programación remota

Este módulo RELE le ofrece tres opciones de programación:

1- Opción Pulsador: Al configurarlo, usted presiona el botón (A o B, según la configuración que realizó) y activa el RELE y al soltar el botón se desactiva el RELE.

2- Opción Interruptor de un solo botón: Al configurarlo, usted presiona el botón (A o B, según la configuración que realizó) y el RELE se activa, al presionar otra vez el mismo botón el RELE se desactiva.

3- Opción Interruptor con dos botones: Al configurarlo, usted presiona el botón A y el RELE se activa, y al presionar el botón B el RELE se desactiva.

CONFIGURACIÓN

Con el módulo relé alimentado con 12VCC (Corriente Continua), encontrara en la placa del módulo un pequeño interruptor el cual es el que lo ayudará a realizar las configuraciones junto al control remoto.

Antes que nada hay que borrar toda configuración que pueda tener el modulo, para ello debe presionar el pequeño interruptor de la placa del módulo relé 8 veces, viendo que por cada vez que presione el interruptor se prende el led indicador que se encuentra junto a este en la placa, luego de presionar 8 veces, dicho led parpadeará demostrando con esto que se borró toda la configuración cargada en la memoria del módulo.

-Configuración 1:

Presione una sola ves el interruptor de la placa del módulo relé y verá que el led indicador queda encendido, a continuación mantenga presionado el botón A o B del control remoto, dependiendo donde quiera grabar la configuración hasta que el led parpadee y lo escuche activarse.

-Configuración 2:

Presione dos veces el interruptor de la placa del módulo relé y verá que el led indicador queda encendido, a continuación mantenga presionado el botón A o B del control remoto, dependiendo donde quiera grabar la configuración hasta que el led parpadee y lo escuche activarse.

-Configuración 3:

Presione tres veces el interruptor de la placa del módulo relé y verá que el led indicador queda encendido, a continuación mantenga presionado el botón A del control remoto, hasta que el led parpadee, Luego el led indicador quedará encendido y debe presionar el botón B hasta que el led parpadee.

----------------------------------------------------------------------------------------------------------------------------
